Таймер освещения УМПТ(Р)
Таймер электронный с часами реального времени двухканальный УМПТ(Р) предназначен для управления осветительными или другими устройствами (включением и выключением) по заданной программе, используется в системах управления уличным освещением, освещением рекламных щитов, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.
Прибор имеет два выходных устройства ключевого типа. Включение первого выходного устройства - соответствующего основному освещению, осуществляется в темное время суток, после захода солнца, и выключение осуществляется после восхода солнца. Второе выходное устройство - дополнительное освещение, включается при заходе и выключается в заданное время, затем опять включается в заданное время и выключается при восходе солнца.

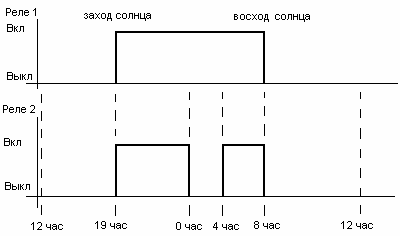

Пример работы устройства с использованием дополнительного освещения.
Имеется возможность коррекции времени восхода и захода солнца в зависимости от широты местности, возможен также переход на летнее время.
На шестиразрядном индикаторе можно отобразить текущее время, дату, месяц, год, астрономический восход, астрономический закат, коррекцию времени восхода и заката, скорректированное время выключения при восходе и соответственно включения при закате.
Время восхода и захода солнца определяется относительно таблицы календарного графика восходов и заходов на целый год заложенной в прибор.
При отключении питания внутренние часы продолжают работать, а индикация и выходные реле отключаются. При восстановлении питания продолжается выполнение программы.
Технические характеристики и условия эксплуатации:
| Напряжение питания | ~220 В 50 Гц (-15…+10%) |
| Потребляемая мощность, не более Вт | 5 |
| Температура окружающей среды, гр. С | -20…+60 |
| Количество выходов | 2 |
| Точность установки срабатывания, мин | 1 |
| Точность установки времени, сек | 1 |
| Максимальный ток, коммутируемый контактами реле при ~220В, А |
16 |
| Средний срок службы, лет, не менее | 7 |
| Масса прибора, не более, кг | 0,5 |
| Наименование | Описание | |
|---|---|---|
| Таймер освещения УМПТ(Р) двухканальный. выходы – Р | 2012.00 |
