Корпусные изделия для РЭА
Корпуса изготовлены из ударопрочного ABS пластика черного цвета.
Корпус настенного крепления Н1
- Габаритные размеры - 105х125х60 мм.
- Материал - ударопрочный пластик AБC - 2020,
- ТУ 6-05-1587-79
- Цвет - черный
- Степень защиты - IP 54
Корпус состоит из двух частей. К стене или щиту крепится основание корпуса (тремя винтами или саморезами). Отверстия для крепежа на стену и фиксации крышки находятся вне герметизированной области. Герметизация обеспечивается соединением типа "выступ - паз" на крышке и основании корпуса. Крышка корпуса крепится к основанию четырьмя винтами М3. Утопленная область в крышке предназначена для передней панели (наклейки) прибора. Остальная область крышки текстурирована, что позволяет избежать царапин и поддерживает внешнюю отделку в хорошем состоянии.
Для подключения кабелей рекомендуемые кабельные вводы - MGB12.
Рекомендуемый размер печатных плат, устанавливаемых:
- в основание корпуса - 85х85 мм.
- в крышку корпуса - 85х85 мм.
Комплектность:
- основание корпуса;
- крышка корпуса;
Степень защиты – IP 54.
Корпус щитового крепления Щ2
- Габаритные размеры 96х48х100 мм.
- Материал - ударопрочный пластик AБC - 2020,
- ТУ 6-05-1587-79
- Цвет - черный
- Рекомендуемый размер выреза в щите - 42х91
- Степень защиты - IP 20
Рекомендуемый размер печатных плат, устанавливаемых:
- в базовую часть-84х84 мм.
- на переднюю панель: 35х85 мм.
Комплектность:
- корпус;
- передняя панель (глухая или с прорезями);
- комплект крепежных деталей

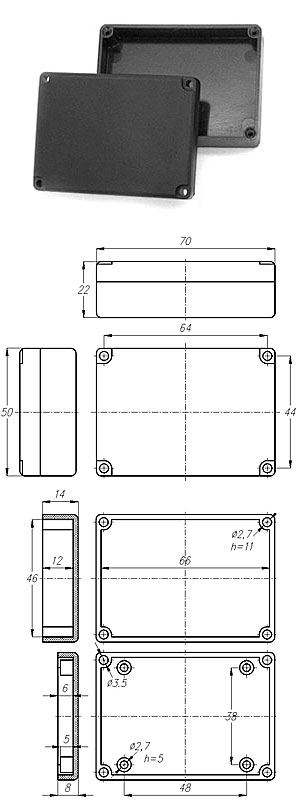

Корпус для РЭА - КИ-101

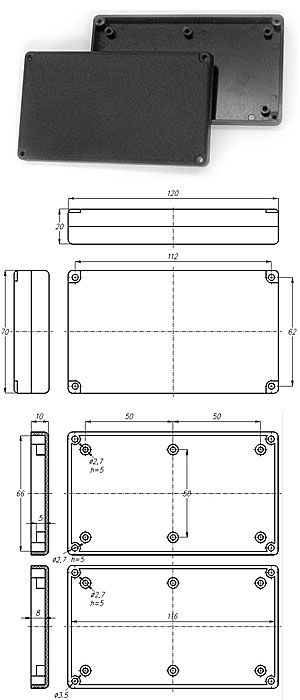

Корпус для РЭА - КИ-102

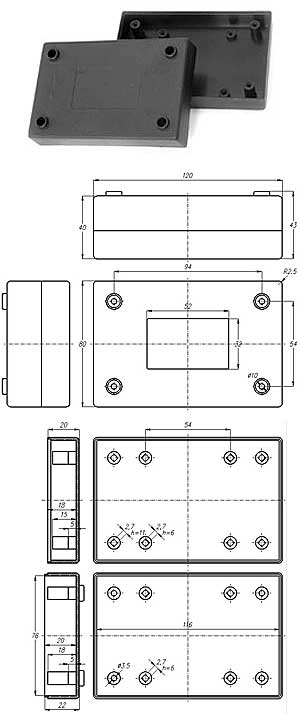

Корпус для РЭА - КИ-103
| Наименование | Описание | |
|---|---|---|
| Корпус для РЭА настенный (105х125х60) | 106.20 | |
| Корпус для РЭА щитовой (96х48х100), (панель глухая или с прорезями) | 106.20 | |
| Корпус для РЭА | 24.00 | |
| Корпус для РЭА | 30.00 | |
| Корпус для РЭА | 36.00 |
